行業新聞
瑞典IVF冷卻特性測試儀探棒日常維護
發布日期2018.11.21 ?|
作者：上海川奇機電設備有限公司
來源：www.0919rc.com
瑞典IVF冷卻特性測試儀探棒日常維護
近日有在瑞典IVF冷卻特性測試儀技術交流會中，我們了解到有部分用戶在IVF冷卻特性測試儀探棒的使用過程中出現問題，導致IVF探棒的使用壽命變短。
瑞典IVF冷卻特性測試儀探棒采用1.5mm的K型熱電偶，便于與測試探頭接觸，以便更好的導熱，采用通用的接口，便于更換探棒。探棒符合國際標準ISO 9950,ASTM D 6200-01和ASTM D 6482-06。

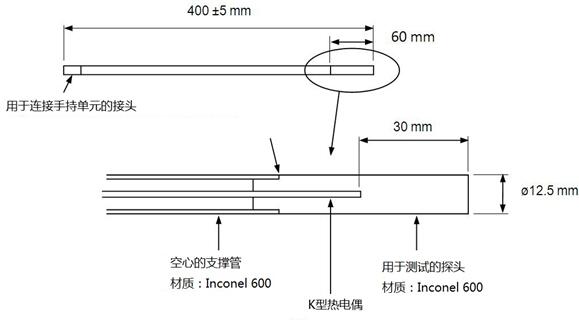

標準探棒直徑12.5mm，鉻鎳鐵合金600材質，長度為400mm，棒體內為K型熱電偶，探棒探頭長30mm。探棒使用時，切記手不要握到探棒的底部，以免影響測試數據的準確性。
在正常情況下IVF冷卻特性測試儀探棒使用壽命取決淬火介質，如：探棒在聚合物淬火液中可以使用100-150次，在淬火油中可以使用200-300次。探棒使用后，要用粒度180-220的砂紙粗磨探棒，然后用粒度320的砂紙進行精磨，以去除氧化層，使探棒的性能持續的穩定下去。探棒在使用過程中，會發生緩慢的氧化，這個變化是很微弱的，因此需要定期做探棒檢查，通常使用25次之后，用校準油測試一次，并將測試結果與探棒證書比較，看是否發生太大的變化。一般MAX.冷卻速度不能偏離參考曲線的±3%，850℃冷卻到600℃的用時不能偏離參考曲線的±1s，400℃時±2s，200℃時±3s，如果超出，請重新設置探棒K值。
K系數是一個影響MAX 冷卻速度的重要因素，新的探棒K=1.00,但是可能有一些微小的變化（1-2%），探棒的Max冷卻速度記錄在證書內。
探棒在使用過程中，由于氧化和打磨，探棒的直徑將發生改變，這將嚴重的影響Max冷卻速度，通常Max冷卻速度將會增加，測量結果不準確。探棒K系數的范圍為0.9-1.1，當K系數超過這個范圍時，探棒應當報廢。
如果您有任何關于瑞典IVF冷卻特性測試儀的問題，請聯系我們，我們會全力幫您解決！
如果您現在正在使用IVF冷卻特性測試儀，但出于種種原因，沒有過正式的培訓，建議您也盡快跟我們聯系，我們會盡快安排給您技術培訓！
瑞典IVF代理-上海川奇機電設備有限公司簡介：
上海川奇機電設備有限公司成立于2006年，主要代理、經銷以及維修歐美等有名機械機電產品，包括備品、備件和成套設備。我們公司代理及優勢供應品牌產品包括：IVF冷卻特性性測試儀、OMAC泵、Clavis皮帶張力儀、Diebold刀柄、OTTOTT拉刀爪、Flexcable柔性線纜 、Mawomatic氣檢開關及噴嘴 、KUKA機器人配件、Lemo接頭、Roemheld 、OTT-Jakob、Walther Prazision接頭、HBM 、Glenair 、Kraus&Naimer 、VSE、Qass裂縫檢測儀、Regloplas模溫機、Robamat、N4L分析儀、Bredel軟管泵、Roemheld、Anybus總線、HMS、ETAS總線模塊等。
目前我們的客戶行業主要包括：汽車及零部件制造、航空航天、機械加工制造、礦山礦工行業、醫療設備行業、發電廠、食品行業、自動控制、石化、船舶制造等。我們的主要客戶有上汽通用集團、南汽集團、Bosch、舍弗勒、上海電氣、上海機床廠 重慶機床廠、沈陽機床、 西飛、成飛等。
經過多年的實踐和經驗積累，我們和歐美等海外大量的品牌制造商和供貨商建立了良好和長久的合作關系，為進一步優化我們的供應服務體系，2014年底我們在德國奧芬巴赫設立分公司，為廣大國內客戶在產品方面提供了更優惠的價格及更優的服務。
上海川奇機電設備有限公司版權所有 嚴禁復制 ©2006-2015 備案號：滬ICP備14023921號-13
